8 stalla residenziale di grado di uso -25 dello scaldabagno della pompa di calore di CO2 di chilowatt R744

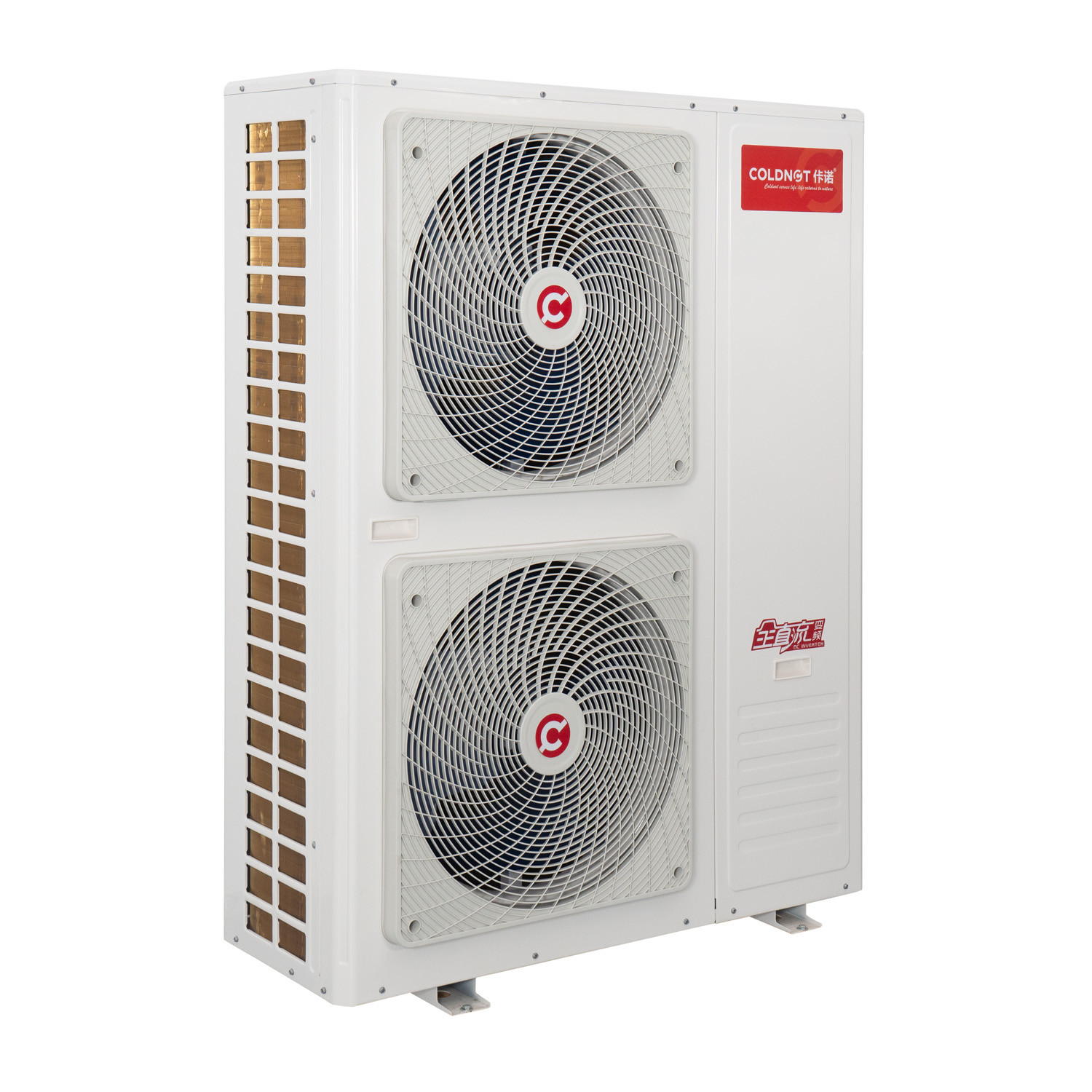

8 kw R744 CO2 Pompa di calore Scaldabagno per uso residenziale -25 gradi stabile

Descrizione di DORIN INVERTER CO2 ((R744) Sistemi di pompa di calore

Pompa di calore ad alta temperatura a anidride carbonica
L'anidride carbonica è un fluido di lavoro naturale, con elevata conduttività termica e capacità termica specifica, che contribuisce ad ottenere un elevato coefficiente di trasferimento di calore;bassa viscosità dinamica può ridurre la caduta di pressione del fluido di lavoro nel tuboL'alta densità di vapore contribuisce a migliorare il flusso di massa del fluido di lavoro.il rapporto di densità (il rapporto di densità rappresenta la differenza tra le proprietà del gas e del liquido) è piccolo, che è utile per la distribuzione del fluido di lavoro e la tensione superficiale è piccola, che può migliorare l'ebollizione nella zona di trasferimento di calore dell'evaporatore.La densità del gas è alta., e la capacità di riscaldamento per unità di volume è grande, circa 5 volte quella di R22, il che può ridurre le dimensioni dei tubi e dei compressori, rendendo il sistema più leggero, compatto e di piccole dimensioni.Il rapporto di pressione del compressore (il rapporto tra la pressione di condensazione e la pressione di evaporazione del fluido di lavoro) è bassoIn questo modo, il processo di compressione può avvicinarsi alla compressione isentropico e l'efficienza è migliorata.
Il processo del ciclo di refrigerazione transcritica del biossido di carbonio è leggermente diverso da quello del ciclo di refrigerazione a compressione di vapore ordinario.La pressione di aspirazione del compressore è inferiore alla pressione criticaIl processo endotermico del ciclo si svolge ancora in condizioni subcritiche.Il processo di scambio di calore si basa sul calore latente per completareTuttavia, la pressione dei gas di scarico del compressore è superiore alla pressione critica e non viene prodotto alcun condensato durante il processo di rilascio di calore del mezzo di lavoro.Lo scambiatore di calore ad alta pressione non è più chiamato condensatoreIl concetto tradizionale di temperatura di condensazione è stato perso, il che significa che il processo di scambio di calore si basa sul calore sensibile per completare.

Performance di 8 kw R744 CO2 Pompa di calore Scaldabagno per uso residenziale -25 gradi stabile

condizioni di lavoro a temperatura ultrabassa: temperatura ambiente DB-10-C, temperatura di entrata dell'acqua 9°C;
Condizione di scongelamento: temperatura ambiente DB2°C/WB1°C, temperatura di entrata dell'acqua 9°C; condizione di bassa temperatura: temperatura ambiente DB7°C/WB6°C, temperatura di entrata dell'acqua 9°C; condizione di lavoro standard:temperatura ambiente DB20°C /WB15°C, temperatura dell'acqua di entrata 15°C; condizioni di lavoro ad alta temperatura: temperatura ambiente DB38°C/WB23°C, temperatura dell'acqua di entrata 29°C.
Nota d'installazione:
1- l'intervallo attorno all'impianto non deve essere inferiore a Im;
2- le condotte diverse dalla pompa di calore devono essere protette dal gelo e possono essere installati elementi di riscaldamento;
3- misure di isolamento termico e di protezione devono essere adottate per le condotte per la circolazione dell'acqua calda per evitare perdite di calore.

Diagramma di applicazione Serbatoio ad acqua a pressione

8 kw R744 CO2 Pompa di calore Scaldabagno per uso residenziale -25 gradi stabile

Diagramma del sistema Sistema di controllo intelligente

8 kw R744 CO2 Pompa di calore Scaldabagno per uso residenziale -25 gradi stabile

Diagramma schematico del sistema
