Forza delle pompe di calore di acqua fonte o aero- che usano la CO2 come refrigerante
Il regolatore della pompa di calore dell'anidride carbonica, la pompa di calore dell'anidride carbonica include un compressore, un fan, una pompa idraulica, una valvola elettronica di espansione, una valvola a tre vie, un evaporatore e uno scambiatore di calore ed il regolatore include un sensore di temperatura, che è sistemato sulla pompa di calore dell'anidride carbonica ed è utilizzato per individuare ogni temperatura del punto chiave; il controllo della pressione ad alta pressione, che è messo allo sbocco del compressore, individua se la pressione della pompa di calore dell'anidride carbonica supera il limite superiore dell'insieme ed invia un segnale al MCU; il controllo della pressione di pressione bassa, che è messo all'entrata del compressore, individua se la pressione della pompa di calore dell'anidride carbonica è più bassa del limite inferiore stabilito ed invia un segnale al MCU; il modulo di azionamento del relè è utilizzato per controllare il compressore, il fan e la valvola a tre vie; il modulo di azionamento della pompa idraulica è utilizzato per regolare la velocità della pompa idraulica; il modulo di azionamento elettronico della valvola di espansione è utilizzato per guidare la valvola elettronica di espansione. Il regolatore efficacemente risolve i problemi complessi quale alto costo del sistema di controllo, la diagnosi dei guasti ed il risparmio di energia intelligente e l'operazione efficiente e fa il sistema del regolatore di più ottimizzato con l'analisi e l'elaborazione in tempo reale dei dati.
Un essiccatore del fango della pompa di calore dell'anidride carbonica, l'essiccatore del fango della pompa di calore dell'anidride carbonica include: un'unità di essiccazione del fango, l'unità di essiccazione del fango è usata per l'essiccamento del fango per ottenere il fango secco e l'aria calda umida; e una pompa di calore dell'anidride carbonica un'unità, l'unità della pompa di calore dell'anidride carbonica è utilizzata per la formazione l'umido e dell'aria calda che sfociano nell'unità della pompa di calore dell'anidride carbonica dall'unità di essiccazione del fango nell'aria ad alta temperatura asciutta e poi restituendo l'aria ad alta temperatura asciutta all'unità di essiccazione del fango, l'aria ad alta temperatura asciutta è usata come fonte di calore per l'essiccamento del fango. Il modello di utilità adotta un'unità ipercritica della pompa di calore di CO2, la temperatura di scarico del compressore è alta, il calore latente della CO2 è alto e senza condensazione, in modo dalla temperatura dello sbocco dell'aria calda può raggiungere superiore 100 a ° C e l'efficienza di secchezza notevolmente è migliorata
Il sistema di riscaldamento diretto del calore del multi-carro armato di serie della pompa di calore dell'anidride carbonica include: un'unità della pompa di calore dell'anidride carbonica e un serbatoio di acqua ed è caratterizzata in quanto: i serbatoi di acqua sono parecchi e sono collegati in serie a vicenda e una valvola d'arresto è sistemata fra due serbatoi di acqua adiacenti; Lo sbocco dell'acqua dell'unità della pompa di calore è collegato con il primo serbatoio di acqua ed il porto di ritorno dell'acqua dell'unità della pompa di calore dell'anidride carbonica è collegato con il serbatoio di acqua terminale; lo sbocco dell'acqua del primo serbatoio di acqua è collegato con la presa di acqua dell'apparecchio di riscaldamento ed il serbatoio di acqua terminale è collegato con la presa di acqua dell'apparecchio di riscaldamento; Un ramo del rifornimento idrico di acqua di rubinetto inoltre è fornito sul ramo del rifornimento idrico fra l'unità della pompa di calore dell'anidride carbonica ed il primo serbatoio di acqua. Il modello di utilità ha la struttura semplice, l'installazione conveniente ed adeguamento, migliora la stabilità dell'unità, riduce la manutenzione ed i costi materiali e migliora l'efficienza di scambio termico dello scambiatore di calore transcritical della pompa di calore dell'anidride carbonica.

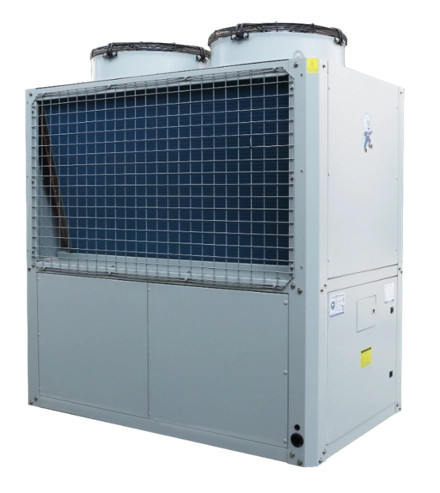

Pompe di calore commerciali di acqua fonte o aero- che usano la CO2 come refrigerante
| Tipo dell'unità | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Specifiche | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Alimentazione elettrica | Five-wire380V/50Hz trifase | ||||||
| Modo di riscaldamento | Tipo diretto ciclo/di calore | ||||||
| Condizione di lavoro standard | Capacità termica (chilowatt) | 27,5 | 36,7 | 55,1 | 72,8 | 10.6.5 | 155,1 |
| Alimentazione in ingresso entrata (chilowatt) | 6,1 | 8,2 | 13,7 | 16,1 | 23,6 | 34,5 | |
| POLIZIOTTO | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Scorrimento dell'acqua caldo (³ di m. /h) | 0,59 | 0,79 | 1,18 | 1,56 | 2,29 | 3,33 | |
| Stato ad alta temperatura | Chilowatt di capacità termica) | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 13.1.5 |
| Alimentazione in ingresso entrata (chilowatt) | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| POLIZIOTTO | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | |
| Scorrimento dell'acqua caldo (³ di m. /h) | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Condizione termica di bassa temperatura | Capacità termica (chilowatt) | 17,3 | 21,4 | 34,8 | 41,5 | 62,2 | 94,5 |
| Alimentazione in ingresso entrata (chilowatt) | 6,2 | 7,6 | 12,4 | 14,8 | 22,2 | 33,8 | |
| POLIZIOTTO | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | |
| Scorrimento dell'acqua caldo (³ di m. /h) | 0,32 | 0,4 | 0,65 | 0,78 | 1,16 | 1,77 | |
| Informazioni componenti | Dimensione del giunto di tubatura dell'acqua | DN20 | DN25 | DN32 | DN40 | ||
| Scambiatore di calore dell'acqua | Scambiatore di calore della manica o del piatto | ||||||
| Scambiatore di calore dell'aria | Aletta di alluminio per il tubo di rame | ||||||
| tipo del compressore | ricambiare Semi-chiuso | ||||||
| Pannello di operazione | Touch screen di colore | ||||||
| Temperatura massima dello sbocco (℃) | 90℃ | ||||||
| Refrigeranti | R744 (CO2) | ||||||
| Pressione di progettazione (MPa) | Alto lato 15, lato basso 8 | ||||||
| Dimensioni (lunghezza, larghezza ed altezza millimetri) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Rumore (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Peso (chilogrammi) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| PORTATA di uso | Temperatura dell'acqua dell'alimentazione (℃) | 5~ 40 | |||||
| Pressione di acqua d'alimentazione | 0,05~ 0,4 | ||||||
| Temperatura efluenta (℃) | 55~ 90 | ||||||
| Flusso massimo | 1,2 | 1,5 | 2,4 | 3,2 | 4,9 | 6,5 | |
| Temperatura ambiente (℃) | ” - 20~43 | ||||||
