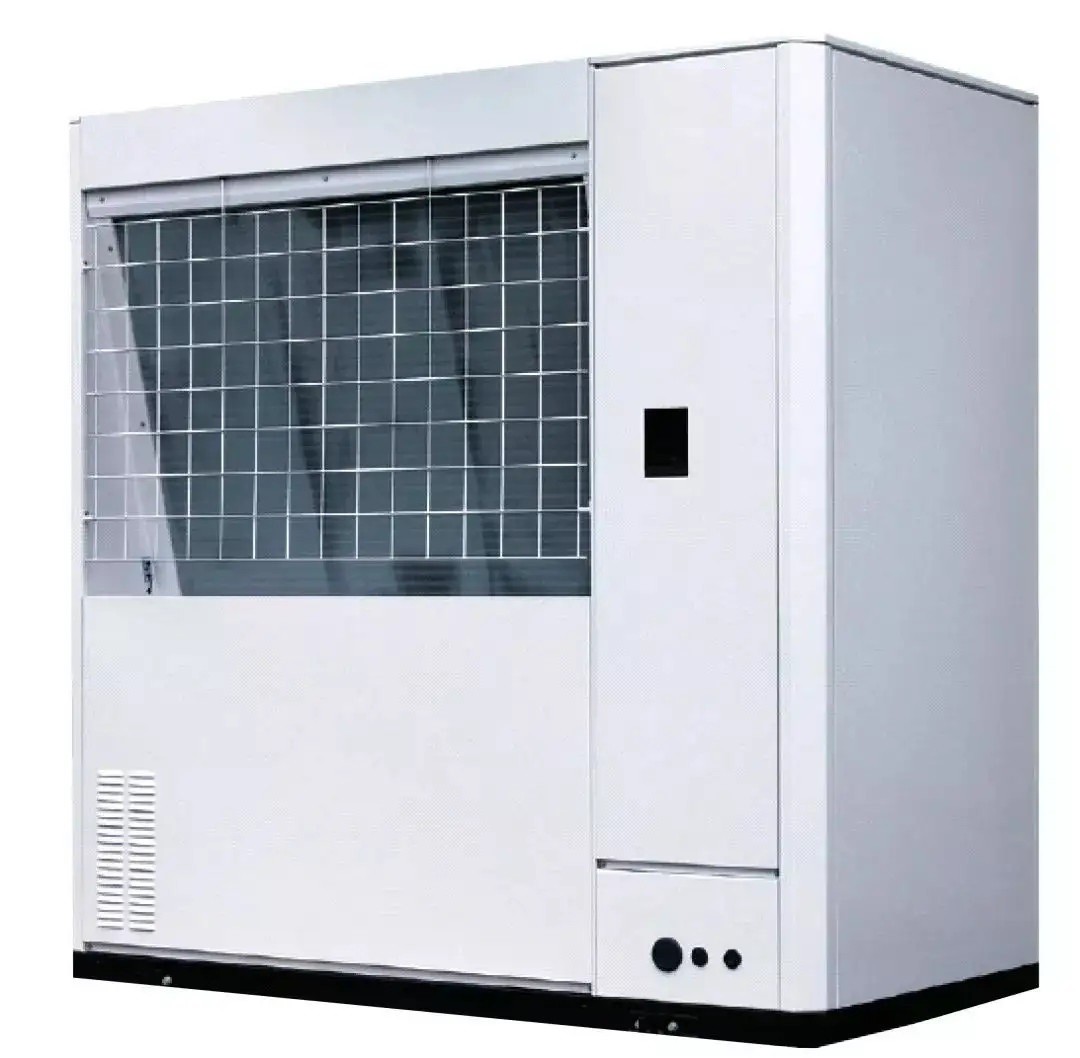

Descrizione della fonte di aria ad alta temperatura della pompa di calore dell'anidride carbonica dei sistemi della pompa di calore di CO2 dell'INVERTITORE di DORIN (R744) e della fonte d'acqua
L'unità transcritical della pompa di calore dell'anidride carbonica ha un effetto economizzatore d'energia significativo nel recupero di cascami di calore. Con le caratteristiche eccellenti dell'anidride carbonica ipercritiche, solo una piccola quantità di elettricità è richiesta per produrre l'acqua calda ad alta temperatura. Nella superficie fredda di 100 - 20 gradi nel Nord, i cascami di calore dell'aria possono essere assorbiti. Nell'area ipercritica dell'anidride carbonica, lo scambiatore di calore del gas può ancora produrre efficientemente l'acqua calda ad alta temperatura superiore a 60 °C.
Principio di funzionamento della pompa di calore di CO2
Il principio di lavoro di pompa di CO2Heat è che il refrigerante assorbe il calore in aria (o acqua), compressa dal compressore per trasformarsi in in un gas ad alta temperatura ed ad alta pressione da scaricare. Il gas ad alta temperatura ed ad alta pressione del refrigerante è raffreddato dal dispositivo di raffreddamento del gas e trasferisce il calore all'acqua poi realizza la funzione di riscaldamento.
Temperatura di lavoro della pompa di calore dell'anidride carbonica: - temperatura dell'acqua 43-43℃Outlet: 35-100℃COP: 3.2-7.0
Prestazione del sistema residenziale della pompa di calore di CO2 di Zew la Zelanda 8kw per il riscaldamento domestico e l'impianto di riscaldamento a caldaia combinati
Condizioni di lavoro ultrabasse di temperatura: temperatura ambiente DB-10-C, temperatura 9°C della presa di acqua;
Disgeli la circostanza: temperatura ambiente DB2°C/WB1°C, temperatura 9°C della presa di acqua; condizione termica di bassa temperatura: temperatura ambiente DB7°C/WB6°C, temperatura 9°C della presa di acqua; condizione di lavoro standard: °C di temperatura ambiente DB20°C /WB15, temperatura dell'acqua 15°C dell'entrata; condizione di lavoro ad alta temperatura: temperatura ambiente DB38°C/WB23°C, temperatura dell'acqua 29°C. dell'entrata.
Note dell'installazione:
1. Il gioco intorno all'installazione non deve essere di meno di Im;
2. Le condutture all'infuori della pompa di calore dovrebbero essere protette da gelo e gli elementi riscaldanti possono essere installati;
3. le misure dell'isolamento termico e della protezione dovrebbero essere approntate per le condutture affinchè la circolazione dell'acqua calda impediscano la perdita di calore.
| HP | A/mm | B/mm | C/mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

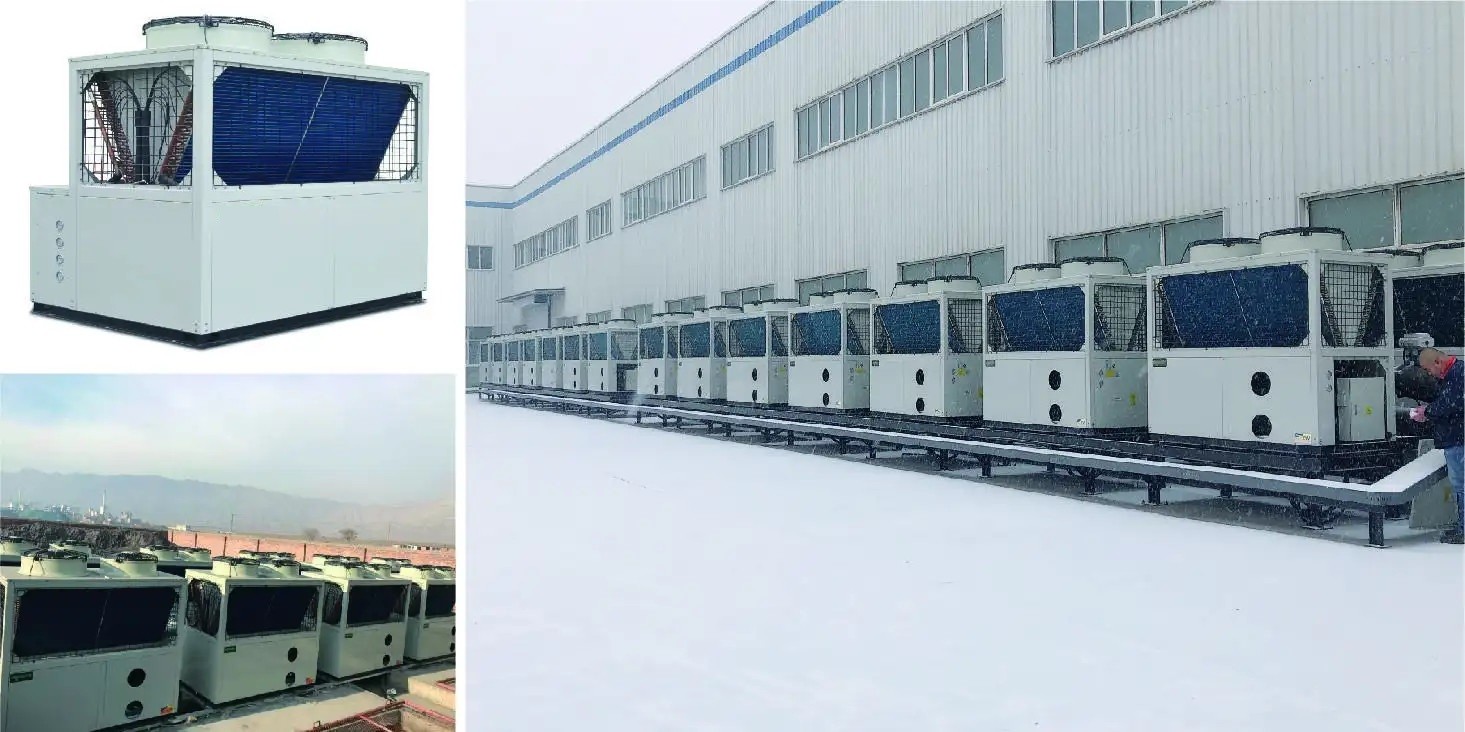

Serbatoio di acqua del Pressione-cuscinetto del diagramma di applicazione

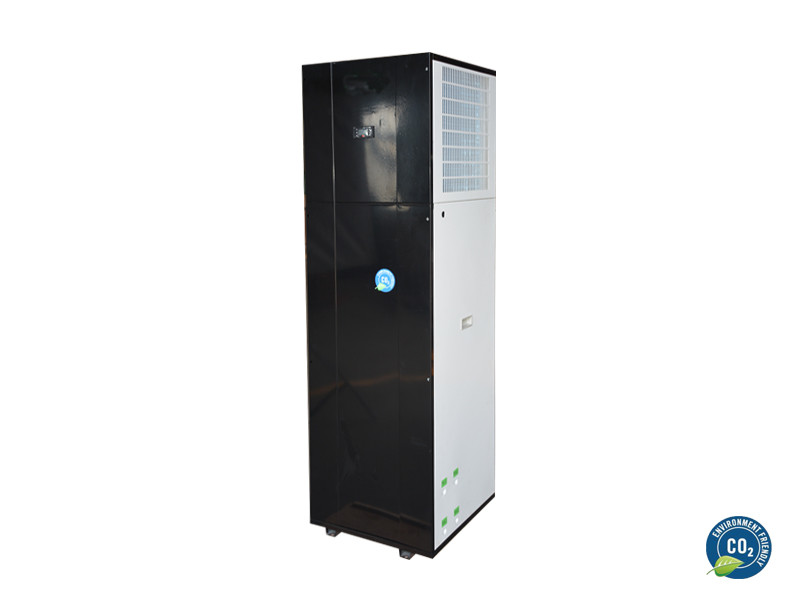

Sistema residenziale della pompa di calore di CO2 di Zew la Zelanda 8kw per il riscaldamento domestico e l'impianto di riscaldamento a caldaia combinati
Sistema di controllo astuto del diagramma sistema
Sistema residenziale della pompa di calore di CO2 di Zew la Zelanda 8kw per il riscaldamento domestico e l'impianto di riscaldamento a caldaia combinati
|

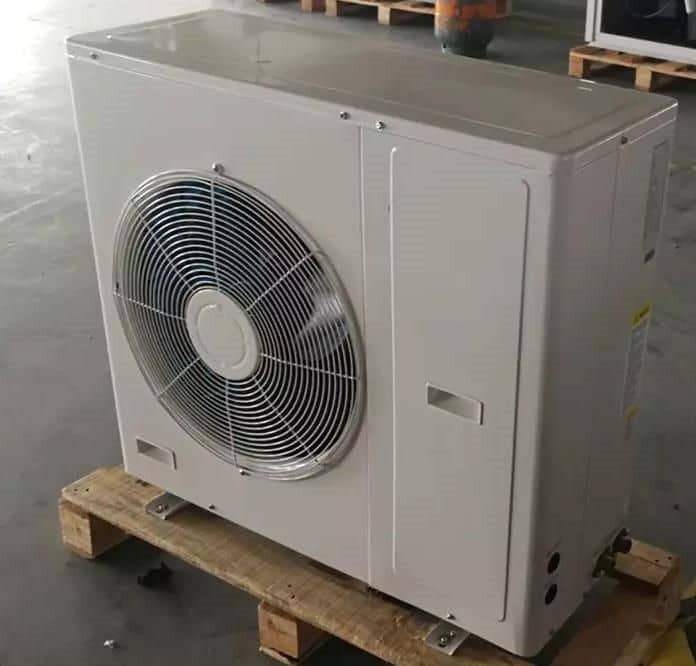

Lista di specificazione dell'unità dell'acqua calda della pompa di calore di CO2 Sistema residenziale della pompa di calore di CO2 di Zew la Zelanda 8kw per il riscaldamento domestico e l'impianto di riscaldamento a caldaia combinati |
||||||||
| Modello | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Specificazione | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Alimentazione elettrica | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Metodo di riscaldamento | Riscaldamento diretto/circolare | |||||||
| Condizione di lavoro nominale | capacità termica (chilowatt) | 7,45 | 28,1 | 37,7 | 56,1 | 74,1 | 108,6 | 158,7 |
| (chilowatt) Alimentazione in ingresso entrata |
1,61 | 6,1 | 8,2 | 12,2 | 16,1 | 23,6 | 34,5 | |
| POLIZIOTTO | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | |
| (³ di m. /h) Scorrimento dell'acqua di riscaldamento |
0,11 | 0,6 | 0,81 | 1,21 | 1,62 | 2,33 | 3,41 | |
| Condizioni di lavoro ad alta temperatura | capacità termica (chilowatt) | 5,58 | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 131,5 |
| (chilowatt) alimentazione in ingresso entrata | 1,73 | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| POLIZIOTTO | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | |
| (³ di m. /h) Scorrimento dell'acqua di riscaldamento |
0,07 | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Condizioni di lavoro di bassa temperatura | capacità termica (chilowatt) | 4,3 | 15,7 | 19,1 | 31,8 | 38,9 | 59,3 | 90 |
| (chilowatt) alimentazione in ingresso entrata | 1,59 | 5,8 | 7,1 | 11,8 | 14,4 | 21,9 | 33,3 | |
| POLIZIOTTO | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | |
| (³ di m. /h) Scorrimento dell'acqua di riscaldamento |
0,07 | 0,28 | 0,34 | 0,56 | 0,68 | 1,04 | 1,52 | |
| Informazioni delle parti | Dimensione dell'interfaccia della tubatura dell'acqua | DN15 | DN20 | DN25 | DN32 | |||
| Scambiatore di calore dell'acqua | Scambiatore di calore del tubo o del piatto | |||||||
| Scambiatore di calore dell'aria | Alette di alluminio del tubo di rame | |||||||
| Tipo del compressore | Doppio rotatorio | tipo ricambiante Semi-chiuso | ||||||
| Pannello di operazione | Touch screen di colore | |||||||
| Temperatura massima dello sbocco | 85℃ | 90℃ | ||||||
| Refrigerante | R744 (CO2) | |||||||
| Pressur di progettazione (MPa) | 15MPa)/8MPa (LP) (di HP | |||||||
| Dimensioni (L, W, H millimetri) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| rumore (dB) | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| peso (chilogrammo) | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Feedwatertemperature (℃) | 5~40 | |||||||
| (MPa di pressione di acqua d'alimentazione) | 0.05~0.4 | |||||||
| Temperatura dello sbocco dell'acqua (℃) | 55~85 | 55~90 | ||||||
| Flusso massimo | 0,24 | 1,2 | 1,5 | 2,4 | 3,2 | 4,9 | 6,5 | |
| Temperatura ambiente (℃) | -25~43 | |||||||
Rappresentazione schematica del sistema
La tecnologia economizzatrice d'energia il Co, fuoco di Leomon) della srl su progettazione e produrre il CO, pompe di calore, pompe di calore del motore a vapore ed essiccatori chiusi, inoltre fornisce le varie soluzioni di energia.
Abbiamo una catena industriale completa del CO, della serie della pompa di calore, della pompa di calore del motore a vapore e della serie chiusa di Drver. I prodotti includono il CO, pompa di calore del riscaldamento dell'acqua, CO, pompa di calore del riscaldamento, CO, aeratore del calore, la temperatura UItra-bassa CO, pompa di calore della cascata e CO, pompa di calore di fonte d'acqua, CO, pompa di calore calda domestica in-1 di Water+Heating+Solar 3, CO, pompa di calore della piscina, CO multifunzionale, piscina Constant Temperature e pompa di calore di umidità, la pompa di calore ad alta temperatura del motore a vapore (120℃), essiccatore chiuso ecc. Fra loro, il volume di esportazione per il CO, pompe di calore è sulla cima. Le pompe di calore di fonte dell'acqua gassata sono ampiamente usate nel sud. La nostra pompa di calore 3 in-1 per energia solare calda domestica di Water+Heating+ è caloroso accoglienza nel mercato particolarmente nel mercato europeo. Che cosa è più, la pompa di calore ad alta temperatura del motore a vapore (120°C) si è trasformato in in un sostituto perfetto per la caldaia.
