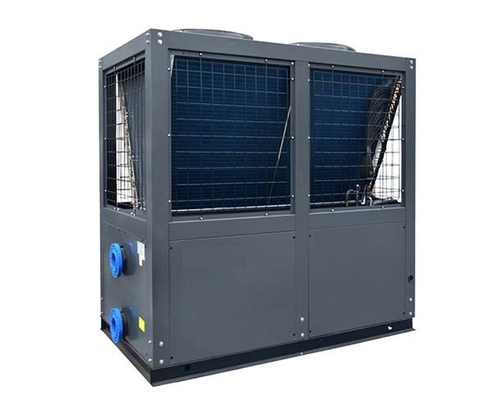

La descrizione dello scaldabagno della pompa di calore di fonte di aria di CO2 R744 per il riscaldamento residenziale 7.45kw ha prodotto di 90 gradi con il compressore di dorin
Il compressore succhia il refrigerante gassoso a bassa temperatura ed a bassa pressione dell'anidride carbonica dall'evaporatore e comprime il refrigerante dell'anidride carbonica in un liquido ipercritico ad alta temperatura ed ad alta pressione attraverso lavoro. Il liquido ipercritico ad alta temperatura ed ad alta pressione entra nel dispositivo di raffreddamento del gas per scambiare il calore con acqua ed è raffreddato nel dispositivo di raffreddamento del gas. Il liquido ad alta pressione libera molto calore e l'acqua assorbe il calore liberato e la temperatura continua ad aumentare. Dopo che il liquido ad alta pressione è strozzato e depressurizzato dalla valvola di espansione, assorbe il calore dall'aria circostante ed evapora in gas a bassa pressione con l'azione del fan nell'evaporatore ed è succhiato nel compressore da comprimere ed il ciclo è ripetuto per produrre l'acqua calda. Caratterizza il refrigerante naturale di protezione dell'ambiente: ODP è 0, GWP è 1, nessun inquinamento all'ambiente, la prestazione di riscaldamento ad alta temperatura eccellente non tossica e ininfiammabile: l'uscita dell'più alta acqua può raggiungere sopra la prestazione eccellente di bassa temperatura 90℃: alla temperatura ambiente di -20°C, l'acqua calda ad alta temperatura 90°C può ancora essere alta efficienza prodotta: il POLIZIOTTO di riscaldamento della prestazione può raggiungere 4,5 e quando l'acqua calda è prodotta alla bassa temperatura, il POLIZIOTTO è ancora superiore a vasta gamma 2,0 dell'applicazione: può lavorare normalmente nella gamma di temperatura ambiente di -20℃~43℃, adatta a nostra produzione di acqua calda per uso domestico o industriale
La prestazione dello scaldabagno della pompa di calore di fonte di aria di CO2 R744 per il riscaldamento residenziale 7.45kw ha prodotto di 90 gradi con il compressore di dorin
Condizioni di lavoro ultrabasse di temperatura: temperatura ambiente DB-10-C, temperatura 9°C della presa di acqua;
Disgeli la circostanza: temperatura ambiente DB2°C/WB1°C, temperatura 9°C della presa di acqua; condizione termica di bassa temperatura: temperatura ambiente DB7°C/WB6°C, temperatura 9°C della presa di acqua; condizione di lavoro standard: °C di temperatura ambiente DB20°C /WB15, temperatura dell'acqua 15°C dell'entrata; condizione di lavoro ad alta temperatura: temperatura ambiente DB38°C/WB23°C, temperatura dell'acqua 29°C. dell'entrata.
Note dell'installazione:
1. Il gioco intorno all'installazione non deve essere di meno di Im;
2. Le condutture all'infuori della pompa di calore dovrebbero essere protette da gelo e gli elementi riscaldanti possono essere installati;
3. le misure dell'isolamento termico e della protezione dovrebbero essere approntate per le condutture affinchè la circolazione dell'acqua calda impediscano la perdita di calore.
| HP | A/mm | B/mm | C/mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

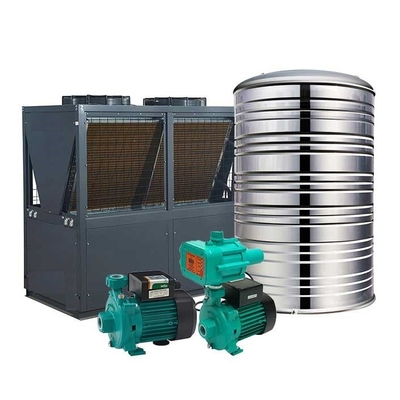

Serbatoio di acqua del Pressione-cuscinetto del diagramma di applicazione
Lo scaldabagno della pompa di calore di fonte di aria di CO2 R744 per il riscaldamento residenziale 7.45kw ha prodotto di 90 gradi con il compressore di dorin
Sistema di controllo astuto del diagramma sistema
Lo scaldabagno della pompa di calore di fonte di aria di CO2 R744 per il riscaldamento residenziale 7.45kw ha prodotto di 90 gradi con il compressore di dorin
|
Lista di specificazione dell'unità dell'acqua calda della pompa di calore di CO2 Lo scaldabagno della pompa di calore di fonte di aria di CO2 R744 per il riscaldamento residenziale 7.45kw ha prodotto di 90 gradi con il compressore di dorin |
||||||||
| Modello | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Specificazione | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Alimentazione elettrica | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Metodo di riscaldamento | Riscaldamento diretto/circolare | |||||||
| Condizione di lavoro nominale | capacità termica (chilowatt) | 7,45 | 28,1 | 37,7 | 56,1 | 74,1 | 108,6 | 158,7 |
| (chilowatt) Alimentazione in ingresso entrata |
1,61 | 6,1 | 8,2 | 12,2 | 16,1 | 23,6 | 34,5 | |
| POLIZIOTTO | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | |
| (³ di m. /h) Scorrimento dell'acqua di riscaldamento |
0,11 | 0,6 | 0,81 | 1,21 | 1,62 | 2,33 | 3,41 | |
| Condizioni di lavoro ad alta temperatura | capacità termica (chilowatt) | 5,58 | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 131,5 |
| (chilowatt) alimentazione in ingresso entrata | 1,73 | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| POLIZIOTTO | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | |
| (³ di m. /h) Scorrimento dell'acqua di riscaldamento |
0,07 | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Condizioni di lavoro di bassa temperatura | capacità termica (chilowatt) | 4,3 | 15,7 | 19,1 | 31,8 | 38,9 | 59,3 | 90 |
| (chilowatt) alimentazione in ingresso entrata | 1,59 | 5,8 | 7,1 | 11,8 | 14,4 | 21,9 | 33,3 | |
| POLIZIOTTO | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | |
| (³ di m. /h) Scorrimento dell'acqua di riscaldamento |
0,07 | 0,28 | 0,34 | 0,56 | 0,68 | 1,04 | 1,52 | |
| Informazioni delle parti | Dimensione dell'interfaccia della tubatura dell'acqua | DN15 | DN20 | DN25 | DN32 | |||
| Scambiatore di calore dell'acqua | Scambiatore di calore del tubo o del piatto | |||||||
| Scambiatore di calore dell'aria | Alette di alluminio del tubo di rame | |||||||
| Tipo del compressore | Doppio rotatorio | tipo ricambiante Semi-chiuso | ||||||
| Pannello di operazione | Touch screen di colore | |||||||
| Temperatura massima dello sbocco | 85℃ | 90℃ | ||||||
| Refrigerante | R744 (CO2) | |||||||
| Pressur di progettazione (MPa) | 15MPa)/8MPa (LP) (di HP | |||||||
| Dimensioni (L, W, H millimetri) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| rumore (dB) | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| peso (chilogrammo) | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Feedwatertemperature (℃) | 5~40 | |||||||
| (MPa di pressione di acqua d'alimentazione) | 0.05~0.4 | |||||||
| Temperatura dello sbocco dell'acqua (℃) | 55~85 | 55~90 | ||||||
| Flusso massimo | 0,24 | 1,2 | 1,5 | 2,4 | 3,2 | 4,9 | 6,5 | |
| Temperatura ambiente (℃) | -25~43 | |||||||
Rappresentazione schematica del sistema
