Modellistica dei presupposti • Attraverso tutti i modelli: – 10 K (18°F) l'evaporatore surriscalda – 3 K (5°F) approccio più vicino al pizzico – 0 fan e lavoro della pompa – efficienza del motore di 95% – ηisen = 0,90 – 0.0467*PR – ηvol = 1,00 – 0.04*PR – perdite di pressione del condensatore di kPa 100 – perdita di pressione dell'evaporatore di kPa 50 • CO2-specific: – Alta pressione laterale ottimizzata per il POLIZIOTTO • HFC-specifico: – Un condensatore di 5 K che subcooling

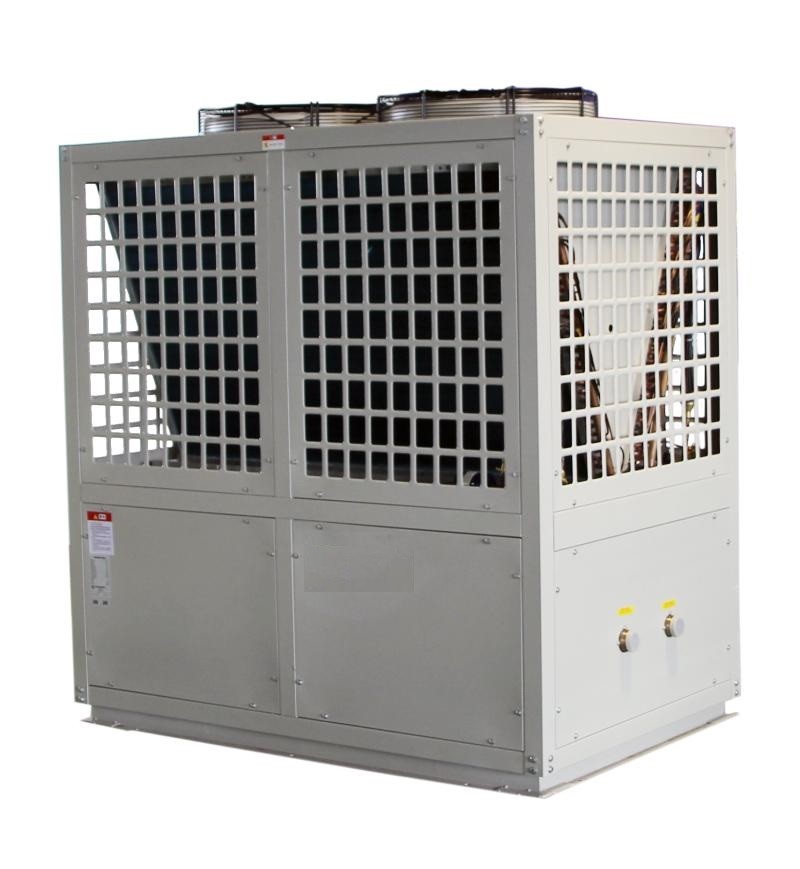

| Tipo dell'unità | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Specifiche | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Alimentazione elettrica | Five-wire380V/50Hz trifase | ||||||
| Modo di riscaldamento | Tipo diretto ciclo/di calore | ||||||
| Condizione di lavoro standard | Capacità termica (chilowatt) | 27,5 | 36,7 | 55,1 | 72,8 | 10.6.5 | 155,1 |
| Alimentazione in ingresso entrata (chilowatt) | 6,1 | 8,2 | 13,7 | 16,1 | 23,6 | 34,5 | |
| POLIZIOTTO | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Scorrimento dell'acqua caldo (³ di m. /h) | 0,59 | 0,79 | 1,18 | 1,56 | 2,29 | 3,33 | |
| Stato ad alta temperatura | Chilowatt di capacità termica) | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 13.1.5 |
| Alimentazione in ingresso entrata (chilowatt) | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| POLIZIOTTO | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | |
| Scorrimento dell'acqua caldo (³ di m. /h) | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Condizione termica di bassa temperatura | Capacità termica (chilowatt) | 17,3 | 21,4 | 34,8 | 41,5 | 62,2 | 94,5 |
| Alimentazione in ingresso entrata (chilowatt) | 6,2 | 7,6 | 12,4 | 14,8 | 22,2 | 33,8 | |
| POLIZIOTTO | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | |
| Scorrimento dell'acqua caldo (³ di m. /h) | 0,32 | 0,4 | 0,65 | 0,78 | 1,16 | 1,77 | |
| Informazioni componenti | Dimensione del giunto di tubatura dell'acqua | DN20 | DN25 | DN32 | DN40 | ||
| Scambiatore di calore dell'acqua | Scambiatore di calore della manica o del piatto | ||||||
| Scambiatore di calore dell'aria | Aletta di alluminio per il tubo di rame | ||||||
| tipo del compressore | ricambiare Semi-chiuso | ||||||

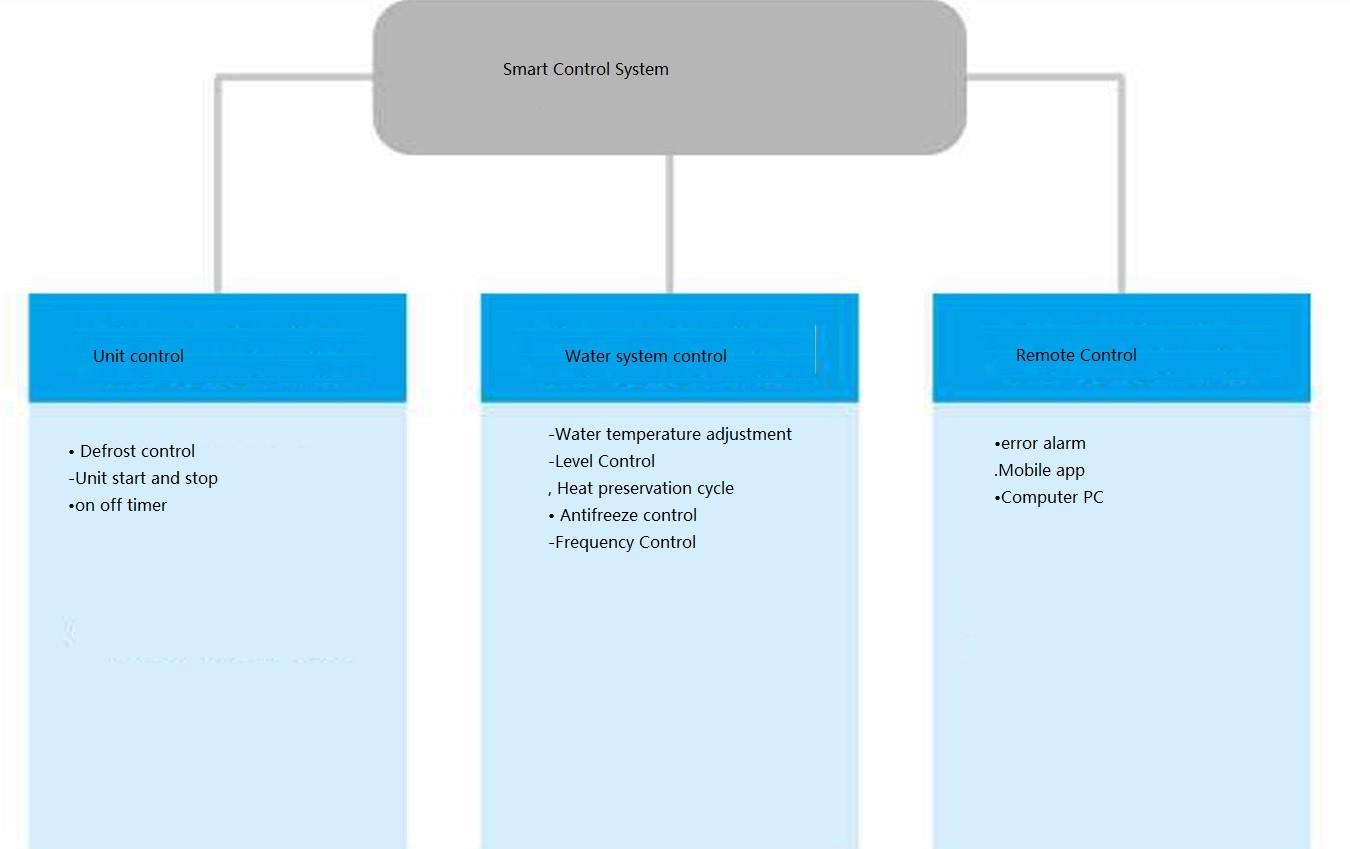

| Pannello di operazione | Touch screen di colore | ||||||
| Temperatura massima dello sbocco (℃) | 90℃ | ||||||
| Refrigeranti | R744 (CO2) | ||||||
| Pressione di progettazione (MPa) | Alto lato 15, lato basso 8 | ||||||
| Dimensioni (lunghezza, larghezza ed altezza millimetri) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Rumore (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Peso (chilogrammi) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| PORTATA di uso | Temperatura dell'acqua dell'alimentazione (℃) | 5~ 40 | |||||
| Pressione di acqua d'alimentazione | 0,05~ 0,4 | ||||||
| Temperatura efluenta (℃) | 55~ 90 | ||||||
| Flusso massimo | 1,2 | 1,5 | 2,4 | 3,2 | 4,9 | 6,5 | |
| Temperatura ambiente (℃) | ” - 20~43 | ||||||
