Introduzione di principio del sistema di riscaldamento della pompa di calore di CO2
Il compressore succhia il refrigerante a bassa temperatura ed a bassa pressione dell'anidride carbonica del gas dall'evaporatore e comprime il refrigerante dell'anidride carbonica in un liquido ipercritico ad alta temperatura ed ad alta pressione attraverso lavoro. Il liquido ipercritico ad alta temperatura ed ad alta pressione entra nel dispositivo di raffreddamento del gas per scambiare il calore con acqua ed è raffreddato nel dispositivo di raffreddamento del gas. Il liquido ad alta pressione libera molto calore e l'acqua assorbe il calore liberato e la temperatura continua ad aumentare. Dopo che il liquido ad alta pressione è strozzato e depressurizzato dalla valvola di espansione, nell'evaporatore, il fan assorbe il calore nell'aria circostante ed evapora in gas a bassa pressione, che è succhiato nel compressore ed è compresso, di modo che è distribuito ripetutamente per fornire l'acqua calda.
Caratteristiche del sistema di riscaldamento della pompa di calore di CO2
Refrigerante naturale di protezione dell'ambiente: Il refrigerante di CO2, ODP è 0, GWP è 1, nessun inquinamento all'ambiente, non tossico, ininfiammabile;
Temperatura dello sbocco dell'alta marea: il rifornimento/temperatura dell'acqua di ritorno può raggiungere 65°C/45°C e la temperatura dell'acqua dell'più alto sbocco può raggiungere sopra 75°C, adatto a radiatori;
Prestazione a bassa temperatura eccellente: alla temperatura ambiente di -35°C, il riscaldamento è ancora normale;
Alta efficienza: Il POLIZIOTTO di riscaldamento della prestazione può raggiungere 1,8 ad una temperatura ambiente di -30°C;
Vasta gamma dell'applicazione: può lavorare normalmente nella gamma di temperatura ambiente di -35℃~20℃, adatta alla maggior parte delle regioni fredde in nordico il mio paese.

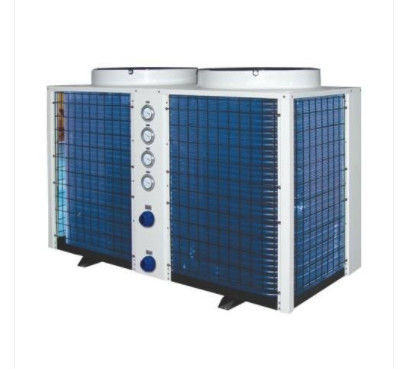

| Sistema di riscaldamento Monobloc della pompa di calore di CO2 | ||||
| Tipo dell'unità | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | |
| Specifiche | 7.5HP | 10HP | 15HP | |
| Alimentazione elettrica | Five-wire380V/50Hz trifase | |||
| Modo di riscaldamento | Tipo diretto ciclo/di calore | |||
| Condizione di lavoro standard | Capacità termica (chilowatt) | 27,5 | 36,7 | 55,1 |
| Alimentazione in ingresso entrata (chilowatt) | 6,1 | 8,2 | 13,7 | |
| POLIZIOTTO | 4,5 | 4,5 | 4,5 | |
| Scorrimento dell'acqua caldo (³ di m. /h) | 0,59 | 0,79 | 1,18 | |
| Stato ad alta temperatura | Chilowatt di capacità termica) | 23,9 | 28,5 | 51,5 |
| Alimentazione in ingresso entrata (chilowatt) | 7,5 | 8,9 | 16,1 | |
| POLIZIOTTO | 3,2 | 3,2 | 3,2 | |
| Scorrimento dell'acqua caldo (³ di m. /h) | 0,27 | 0,33 | 0,59 | |
| Condizione termica di bassa temperatura | Capacità termica (chilowatt) | 17,3 | 21,4 | 34,8 |
| Alimentazione in ingresso entrata (chilowatt) | 6,2 | 7,6 | 12,4 | |
| POLIZIOTTO | 2,8 | 2,8 | 2,8 | |
| Scorrimento dell'acqua caldo (³ di m. /h) | 0,32 | 0,4 | 0,65 | |
| Componenti Informazioni |
Dimensione del giunto di tubatura dell'acqua | DN20 | DN25 | |
| Scambiatore di calore dell'acqua | Scambiatore di calore della manica o del piatto | |||
| Scambiatore di calore dell'aria | Aletta di alluminio per il tubo di rame | |||
| tipo del compressore | ricambiare Semi-chiuso | |||
| Pannello di operazione | Touch screen di colore | |||
| Temperatura massima dello sbocco (℃) | 90℃ | |||
| Refrigeranti | R744 (CO2) | |||
| Pressione di progettazione (MPa) | Alto lato 15, lato basso 8 | |||
| Dimensioni (L*W*H millimetri) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| Rumore (dB) | 56 | 59 | 62 | |
| Peso (chilogrammi) | 550 | 660 | 780 | |
| PORTATA di uso | Temperatura dell'acqua dell'alimentazione (℃) | 5~ 40 | ||
| Pressione di acqua d'alimentazione | 0,05~ 0,4 | |||
| Temperatura efluenta (℃) | 55~ 90 | |||
| Flusso massimo | 1,2 | 1,5 | 2,4 | |
| Temperatura ambiente (℃) |
” - 20~43
|
|||
