1. Che cosa è uno scaldabagno della pompa di calore di CO2?
La pompa di calore di CO2 è un sistema della pompa di calore che usa la CO2 come il refrigerante. Poiché il codice del refrigerante di CO2 è R-744, la pompa di calore di CO2 inoltre è chiamata pompa di calore R744.
2. principio di funzionamento di pompa di calore di CO2
Il principio di lavoro della pompa di calore di CO2 è basicamente lo stesso di quello della pompa di calore comune. Durante il tempo stabilito, quando la temperatura dell'acqua del serbatoio dell'acqua calda è più bassa del valore stabilito del regolatore di temperatura, la pompa di calore, il fan e la pompa idraulica di circolazione è accesa automaticamente ed il fan estrae l'aria nell'evaporatore. Dopo che il medium di calore nell'evaporatore assorbe l'energia termica nell'aria, è pressurizzata dalla pompa di calore (compressore) per generare la temperatura elevata e poi il calore è liberato all'acqua attraverso lo scambiatore di calore per aumentare la temperatura dell'acqua ed il medium di calore attraversa la valvola a farfalla dopo essere raffreddatsi. Il ritorno all'evaporatore, ripetendo il rilascio di assorbimento del calore e di calore, fino alla temperatura dell'acqua riscaldata raggiunge la temperatura stabilita, la pompa di calore ed il lavoro di arresto del fan.
3. Vantaggi dello scaldabagno della pompa di calore di CO2:
1) La capacità di raffreddamento per volume unitario della CO2 è parecchie volte che di altri refrigeranti. Le sue caratteristiche eccellenti di trasferimento di calore e di flusso possono ridurre significativamente la dimensione del compressore e del sistema, rendente l'intero sistema molto compatto;
2) Il refrigerante di CO2 non ha quasi effetto distruttivo sullo strato di ozono ed il GWP è inoltre basso;
3) Il refrigerante alto di CO2 di efficienza termica combinato con le spese non di punta dell'elettricità alla notte notevolmente ridurrà i costi di gestione;
4) La buona prestazione e la stabilità chimica, CO2 è sicure, non tossiche, ininfiammabili, adatte per vari oli lubrificanti e parti e materiali meccanici comuni e non si decomporranno per produrre i gas nocivi anche alle temperature elevate;
5) Ha proprietà termodinamiche compatibili con il ciclo di refrigerazione e l'attrezzatura ed il calore latente di vaporizzazione della CO2 è relativamente grande;
6) Rispetto ai refrigeranti convenzionali, la compressione del ciclo transcritical di CO2 è relativamente piccola, circa 2.5-3.0, che possono migliorare l'efficienza di funzionamento del compressore, quindi aumentante il coefficiente della prestazione del sistema.
7) L'uso della temperatura di scarico di CO2 è più alto, può ottenere all'più alta temperatura l'acqua calda, regolabile nell'ordine di 55~90℃; La pompa di calore di CO2 può funzionare a -20℃, anche nell'ambiente freddo severo può anche fornire l'acqua calda 90℃.
8) La CO2 è una sostanza naturale inesauribile ed inesauribile sulla terra. Come medium di funzionamento naturale del refrigerante, la CO2 è considerare come CFC dovuto la sue protezione dell'ambiente, non tossicità e caratteristiche transcritical eccellenti del ciclo. Il migliore sostituto per i refrigeranti.
4. La differenza con la pompa di calore comune:
CO2 di uso dello scaldabagno della pompa di calore di CO2 come il refrigerante. Le pompe di calore comuni usano generalmente i refrigeranti rispettosi dell'ambiente come il refrigerante. I principi di lavoro dei due sono basicamente gli stessi. Entrambi appartengono al tipo di compressione del vapore, ma sono leggermente differenti. La pompa di calore di CO2 appartiene al ciclo ipercritico, cioè, condensante. All'estremità del condensatore, la CO2 non sarà condensata in liquido, mentre il refrigerante di Freon è condensato in liquido all'estremità del condensatore e poi è strozzato.
5. Limitazioni di sviluppo delle pompe di calore di CO2:
Lo svantaggio principale della CO2 poichè un refrigerante è che ha una temperatura critica più bassa (31.1°C) e un'più alta pressione critica (7.37MPa). Particolarmente per gli ultimi, se il ciclo transcritical è adottato, la pressione di esercizio del sistema di refrigerazione di CO2 può raggiungere il MPa fino a 10, che ha requisiti più rigorosi della forza materiale, del sigillamento e del collegamento di tubo del sistema. Indubbiamente, il costo di produzione è inoltre altre fonti di aria. Parecchie volte l'unità della pompa di calore.

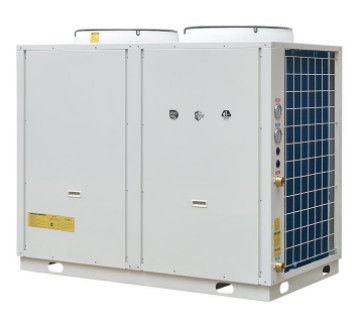

| Scaldabagno Monobloc della pompa di calore di CO2 | ||||
| Tipo dell'unità | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | |
| Specifiche | 7.5HP | 10HP | 15HP | |
| Alimentazione elettrica | Five-wire380V/50Hz trifase | |||
| Modo di riscaldamento | Tipo diretto ciclo/di calore | |||
| Condizione di lavoro standard | Capacità termica (chilowatt) | 27,5 | 36,7 | 55,1 |
| Alimentazione in ingresso entrata (chilowatt) | 6,1 | 8,2 | 13,7 | |
| POLIZIOTTO | 4,5 | 4,5 | 4,5 | |
| Scorrimento dell'acqua caldo (³ di m. /h) | 0,59 | 0,79 | 1,18 | |
| Stato ad alta temperatura | Chilowatt di capacità termica) | 23,9 | 28,5 | 51,5 |
| Alimentazione in ingresso entrata (chilowatt) | 7,5 | 8,9 | 16,1 | |
| POLIZIOTTO | 3,2 | 3,2 | 3,2 | |
| Scorrimento dell'acqua caldo (³ di m. /h) | 0,27 | 0,33 | 0,59 | |
| Condizione termica di bassa temperatura | Capacità termica (chilowatt) | 17,3 | 21,4 | 34,8 |
| Alimentazione in ingresso entrata (chilowatt) | 6,2 | 7,6 | 12,4 | |
| POLIZIOTTO | 2,8 | 2,8 | 2,8 | |
| Scorrimento dell'acqua caldo (³ di m. /h) | 0,32 | 0,4 | 0,65 | |
| Componenti Informazioni |
Dimensione del giunto di tubatura dell'acqua | DN20 | DN25 | |
| Scambiatore di calore dell'acqua | Scambiatore di calore della manica o del piatto | |||
| Scambiatore di calore dell'aria | Aletta di alluminio per il tubo di rame | |||
| tipo del compressore | ricambiare Semi-chiuso | |||
| Pannello di operazione | Touch screen di colore | |||
| Temperatura massima dello sbocco (℃) | 90℃ | |||
| Refrigeranti | R744 (CO2) | |||
| Pressione di progettazione (MPa) | Alto lato 15, lato basso 8 | |||
| Dimensioni (L*W*H millimetri) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| Rumore (dB) | 56 | 59 | 62 | |
| Peso (chilogrammi) | 550 | 660 | 780 | |
| PORTATA di uso | Temperatura dell'acqua dell'alimentazione (℃) | 5~ 40 | ||
| Pressione di acqua d'alimentazione | 0,05~ 0,4 | |||
| Temperatura efluenta (℃) | 55~ 90 | |||
| Flusso massimo | 1,2 | 1,5 | 2,4 | |
| Temperatura ambiente (℃) |
” - 20~43
|
|||
