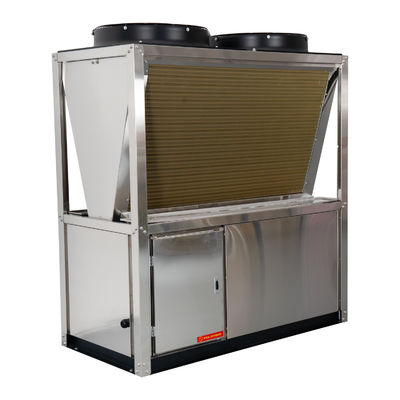

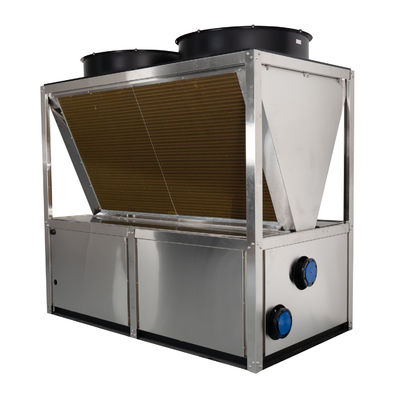

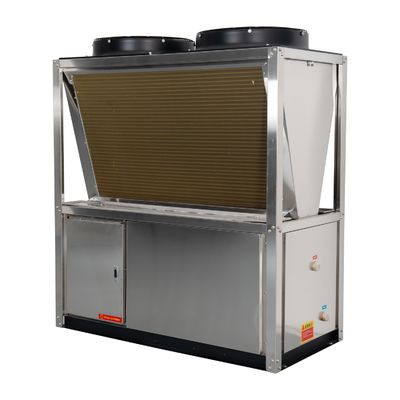

Pompine di calore ad alta temperatura a vapore ad alta temperatura di acciaio inossidabile
Il principio di base di funzionamento dell'unità di pompa di calore ad alta temperatura ad aria a cascata si basa sul principio inverso
Il sistema del fluido di lavoro è suddiviso in un sistema di circolazione a bassa temperatura e in un sistema di
un sistema di circolazione ad alta temperatura. Il gas a bassa pressione viene compresso in un liquido a temperatura media e
gas a media pressione attraverso il compressore a bassa temperatura, e entra nello scambiatore di calore intermedio per
Il mezzo di lavoro liquido viene decompresso ed espanduto dal
In questo modo, il calore di evaporazione viene assorbito nuovamente nel condizionatore di calore.
completare un ciclo a bassa temperatura; allo stesso tempo, il mezzo di lavoro liquido della macchina ad alta temperatura
assorbe il calore trasmesso dalla fase a bassa temperatura nello scambiatore di calore intermedio ed evapora
in un gas a temperatura media e a bassa pressione, e il gas a bassa pressione viene compresso dalla pressione bassa
Il gas a media temperatura e media pressione viene compresso in un compressore ad alta temperatura e
gas ad alta pressione da un compressore ad alta temperatura, condensato in stato liquido in uno scambiatore di calore
In un scambiatore di calore intermedio, il calore di evaporazione
Il prodotto viene assorbito nuovamente per completare un ciclo a bassa temperatura; attraverso il ciclo reciproco, l'effetto di produrre
si ottiene acqua calda ad alta temperatura a bassa temperatura ambiente
Pompine di calore ad alta temperatura a vapore ad alta temperatura di acciaio inossidabile
| tipo |
FKH-20II/TGW |
FKH-50II/TGW |
FKH-100II/TGW |
| Vento di punta |
Vento di punta |
Vento di punta |
| Specifiche di potenza |
380V 3N ̊50Hz |
380V 3N~50Hz |
380V 3N ̊50Hz |
Capacità di riscaldamento in condizioni di funzionamento A1
condizione ((20) |
20 kW |
50 kW |
100 kW |
Consumo di potenza di riscaldamento in condizioni di funzionamento A1
condizione |
12 kW |
29 kW |
58 kW |
Capacità di riscaldamento in condizioni di funzionamento A2
condizione (7) |
19 kW |
49 kW |
98 kW |
Consumo di potenza di riscaldamento sotto A2
condizione di lavoro |
12 kW |
31 kW |
62 kW |
Capacità di riscaldamento in condizioni di lavoro A3
-12) |
15 kW |
42 kW |
85 kW |
Consumo di potenza di riscaldamento sotto A3
condizione di lavoro |
11.5kW |
32 kW |
63 kW |
| Capacità di riscaldamento in condizioni di lavoro A4 ((-20) |
14 kW |
37 kW |
75 kW |
Consumo di potenza di riscaldamento sotto A4
condizione di lavoro |
11.2kW |
30 kW |
60 kW |
| Corrente di funzionamento massima |
36A |
70A |
140A |
| scarico |
3.4 m3/h |
8.6m3/h≤ |
17.2m3/h |
| rumore |
≤ 58 dB (A) |
60 dB (A) |
≤ 72 dB (A) |
| Perdita di pressione sul lato dell'acqua |
≤ 75 kPa |
≤ 75 kPa |
≤ 88 kPa |
| Dimensione dell'unità ((lunghezza x larghezza x altezza mm) |
860×780×1780 |
1550×780×1780 |
2260 × 1230 × 2170 |

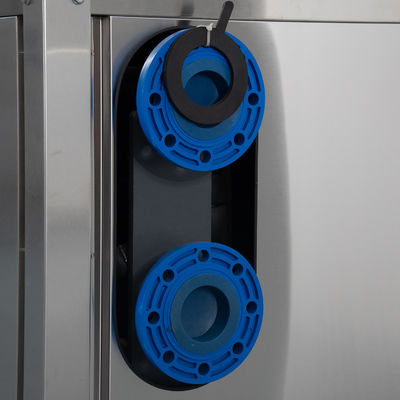

| CONNECT SIZE |
DN32 ((tetti esagonali) |
DN40 ((tetti esagonali) |
DN80 (flanchetta) |
| Peso unitario ((kg) |
240 |
450 |
1350 |
