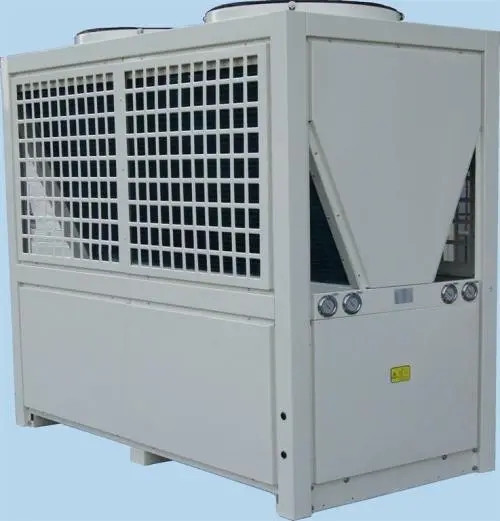

Un'introduzione di 25 chilowatt della cascata di aria di fonte della pompa di calore R410A dell'uscita del refrigerante di un'acqua calda da 90 gradi
Per le pompe di calore, precipitare a cascata è una soluzione per utilizzare il sistema fra le più ampie differenze della temperatura della fonte ed i media del lavandino. Di conseguenza, più di (per ogni ciclo uno) i compressori ancora più piccoli uno possono essere utilizzati che ha risultato favorevole di meno carenze di energia.
Che cosa è una pompa di calore della cascata?
La pompa di calore della cascata consiste di 4 sistemi: il sistema a acqua raffreddato, il ciclo di refrigerazione a bassa temperatura facendo uso di R22, il ciclo ad alta temperatura della pompa di calore facendo uso di R134a ed il sistema a acqua caldo. La pompa di calore della cascata produce entrambe ha raffreddato l'acqua per l'applicazione di raffreddamento e l'acqua calda per l'applicazione di riscaldamento.
Un sistema a acqua caldo della pompa di calore della cascata per inattivazione ad alta temperatura di nuovo coronavirus in acque luride mediche comprende un sottosistema dell'acqua calda della pompa di calore della cascata e un sottosistema ad alta temperatura di trattamento delle acque di sterilizzazione. Il sottosistema dell'acqua calda della pompa di calore della cascata comprende un primo ciclo di riscaldamento di compressione ed il secondo ciclo di riscaldamento e di compressione, la prima compressione ed il ciclo di riscaldamento include un primo compressore, un evaporatore di condensazione, un recuperatore, una prima valvola a farfalla e un evaporatore composto che sono collegati nell'ordine; il secondo ciclo di riscaldamento e di compressione include in sequenza ha collegato il secondo compressore, il dispositivo di raffreddamento di aria, la seconda valvola a farfalla e l'evaporatore di condensazione; il sottosistema ad alta temperatura di trattamento delle acque di sterilizzazione include il ciclo del trattamento secondario delle acque luride e lo stagno di condizione di accumulazione termica. Il sistema può non solo eseguire la sterilizzazione ed il trattamento ad alta temperatura di sterilizzazione su acque luride che contengono tantissimi microrganismi patogeni, agenti inquinanti chimici e agenti inquinanti radioattivi, ma anche recuperare i cascami di calore di acque luride mediche da scaricare per preriscaldare le acque luride che non sono state sottoposte alla sterilizzazione ad alta temperatura. Il vantaggio economizzatore d'energia del sistema è migliorato.
Un metodo e un dispositivo per il controllo in start-stop di un compressore di sbrinamento della pompa di calore della cascata; il metodo comprende: individuando se il primo sistema soddisfa la condizione di disgelamento; se il primo sistema soddisfa la condizione di disgelamento, secondo un controllo in start-stop prestabilito le regole controllano il primo compressore primario da accendere per disgelare; controlli il secondo sistema per entrare nel modo di riscaldamento; l'inclusione dell'applicazione attuale coordina l'azione di disgelamento del compressore secondo le regole in start-stop di controllo per evitare la pompa di calore durante lo sbrinamento, la protezione ad alta pressione laterale primaria della cascata o la protezione secondaria di pressione bassa del lato è avviata per migliorare l'efficienza di disgelamento. Allo stesso tempo, il secondo sistema è riscaldato per evitare un calo improvviso nella temperatura dell'acqua e per assicurare la stabilità del processo di disgelamento.
| Spec. | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| tensione | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz |
| Capacità termica nominale (acqua calda) | 25kW | 52kW | 102kW | 150kW |
| Alimentazione in ingresso di entrata nominale di capacità termica | 8kW | 16.5kW | 33kW | 48kW |
| Capacità termica di bassa temperatura (acqua calda) | 18kW | 36.5kW | 72kW | 110kW |
| Alimentazione in ingresso di entrata del riscaldamento di bassa temperatura | 6kW | 12kW | 24kW | 36kW |
| Alimentazione in ingresso di entrata massima | 13kW | 26kW | 52kW | 78kW |
| Corrente massima di funzionamento | 35A | 70A | 140A | 210A |
| Capacità termica nominale (riscaldamento) | 21kW | 42kW | 84kW | 125kW |
| Alimentazione in ingresso di entrata nominale di riscaldamento | 7kW | 14kW | 28kW | 42kW |
| Riscaldamento di bassa temperatura (riscaldamento) | 18kW | 36kW | 79kW | 108kW |
| Alimentazione in ingresso di entrata del riscaldamento di bassa temperatura | 6kW | 12kW | 24kW | 36kW |
| Scorrimento dell'acqua stimato | ³ /h di 3.5m | ³ /h di 7m | ³ /h di 14m | ³ /h di 21m |
| Nome del refrigerante/importo dell'iniezione | R410A/R134a (5500g/4200g) | R410A/R134a (5500g/4200g) *2 | R410A/R134a (5500g/4200g) *4 | R410A/R134a (5500g/4200g) *6 |
| resistenza laterale dell'acqua | ≤55kPa | ≤65kPa | ≤85kPa | ≤95kPa |
| rumore | ≤62dB (A) | ≤68dB (A) | ≤72dB (A) | ≤76dB (A) |
| Pressione di esercizio permissibile su scarico lato di /suction |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| Pressione massima permessa del lato pressione ad alta pressione/bassa | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| Pressione di esercizio massima dello scambiatore di calore | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| dimensione (L*W*H) millimetro | 780*820*1780 | 1550*780*1780mm | 1570*1550*1850mm | 2360*1550*1850mm |
| Peso | 160kg | 318kg | 630kg | 950kg |
| Livello anti shock | Io | |||
| livello impermeabile | IPX4 | IPX4 | IPX4 | IPX4 |
| Collegamento | DN32 (esterno) | DN40 (esterno) | DN54 (flangia) | DN65 (flangia) |
| Prezzo unitario usd/insieme | 3607 | 6725 | 13115 | 19680 |
| Condizioni di riscaldamento: (acqua calda): L'a bulbo secco ambientale è 20°C, il bulbo umido ambientale è 15°C, la temperatura dell'acqua iniziale è 15°C e la temperatura dell'acqua finale è 75°C. -7°C a bulbo secco ambientale, bulbo umido ambientale -8°C, temperatura dell'acqua iniziale 6°C e temperatura dell'acqua 75°C. di conclusione. Impianto di riscaldamento universale del terminale Condizione di riscaldamento: (riscaldamento) L'a bulbo secco ambientale è 7°C, il bulbo umido ambientale è 6°C e la temperatura dell'acqua efluenta è 75°C. -7°C a bulbo secco ambientale, bulbo umido ambientale -8°C, temperatura dell'acqua efluenta 75°C. |
||||
