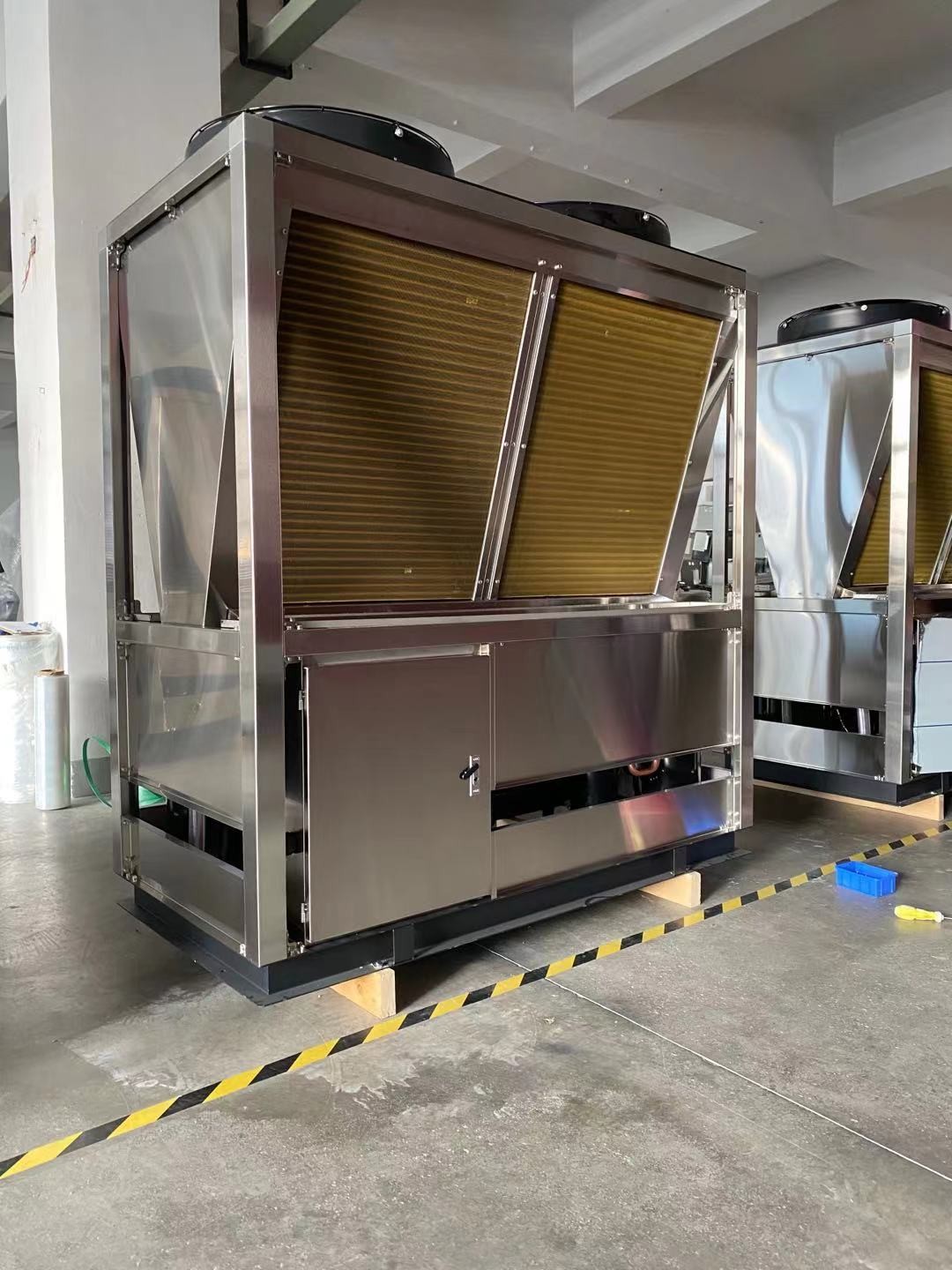

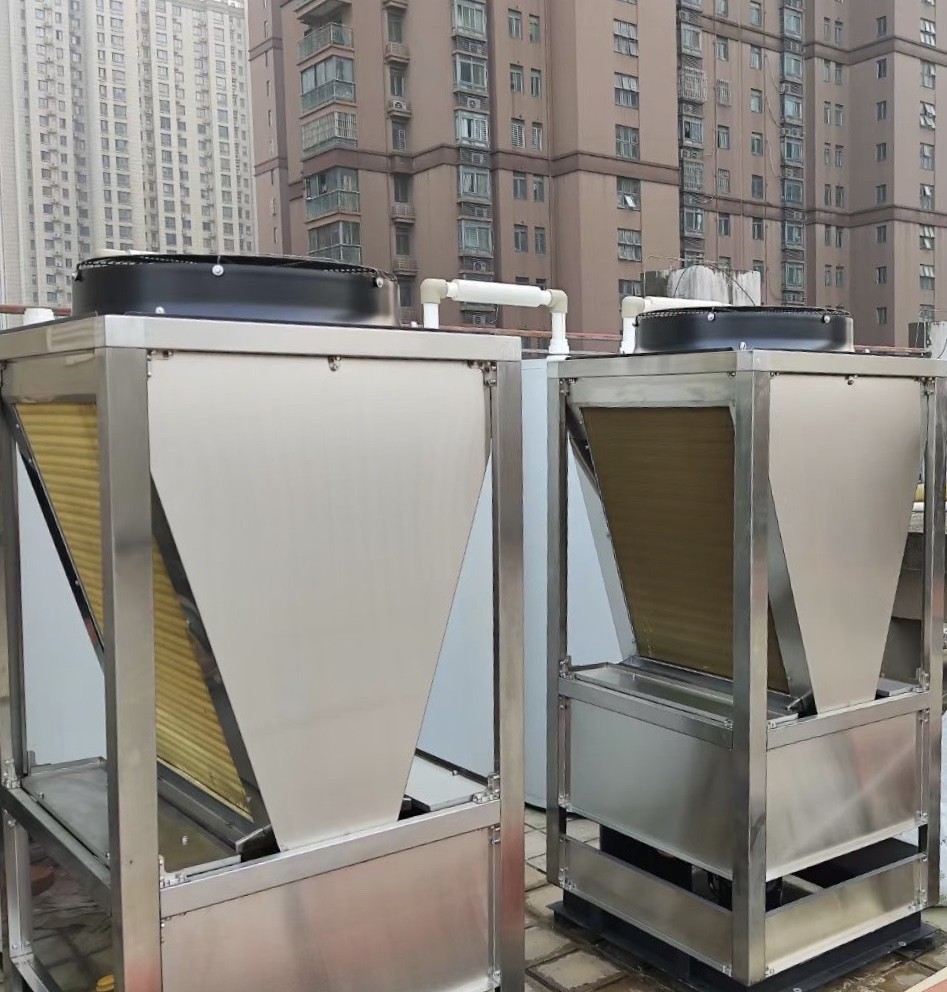

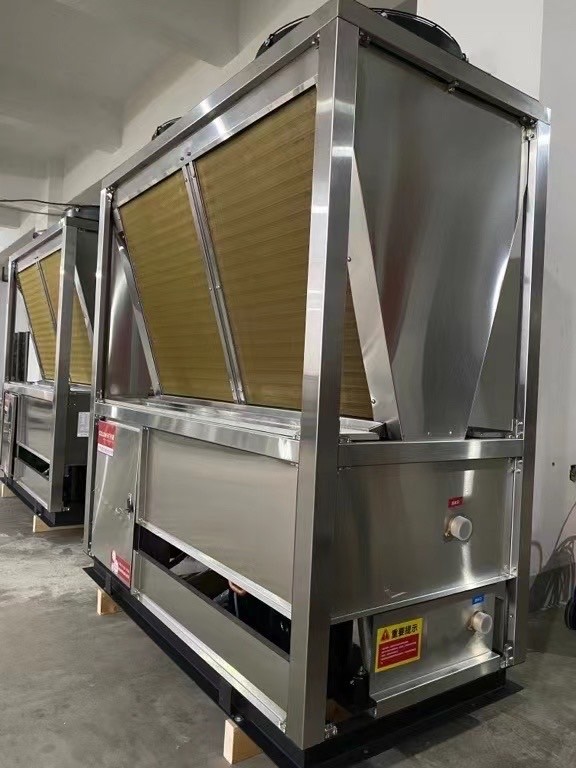

Principio di pompa di calore acqua aria calda ad alta temperatura di fonte di grado R410A di acciaio inossidabile 85
Il principio fondamentale di funzionamento dell'unità ad alta temperatura a cascata della pompa di calore di fonte di aria è basato sull'inverso
Principio del ciclo di Carnot. Il sistema di fluido operante è diviso in un sistema di circolazione del livello di bassa temperatura e
un sistema livellato ad alta temperatura di circolazione. Il gas a bassa pressione è compresso in una medium-temperatura e
la medium-pressione si intossica dal compressore a bassa temperatura della fase ed entra nello scambiatore di calore intermedio a
condensi in uno stato liquido per liberare il calore. Il medium di lavoro liquido è decompresso ed espanto dal
la valvola di espansione e poi ritorna all'aletta nello scambiatore di calore, il calore di evaporazione è assorbita ancora a
completi un ciclo di bassa temperatura; allo stesso tempo, il medium di lavoro liquido della macchina ad alta temperatura
assorbe il calore trasmesso dalla fase di bassa temperatura nello scambiatore di calore intermedio ed evapora
in un gas di pressione bassa e della temperatura media ed il gas di pressione bassa è compresso dalla pressione bassa
compressore della fase. Il gas di medium-pressione e della medium-temperatura è compresso in una temperatura elevata e
gas ad alta pressione da un compressore ad alta temperatura, che è condensato in uno stato liquido in uno scambiatore di calore
per liberare calore per produrre acqua calda ad alta temperatura. Nello scambiatore di calore intermedio, il calore di evaporazione
è assorbito ancora per completare un ciclo di bassa temperatura; durante il ciclo ricambiante, l'effetto di produzione
l'acqua calda ad alta temperatura ad una temperatura ambiente di bassa temperatura è raggiunta.
Forza della pompa di calore acqua aria calda ad alta temperatura di fonte di grado R410A di acciaio inossidabile 85
Tem alto dell'acqua dello sbocco
Nessun'esigenza del riscaldamento elettrico nell'inverno, nell'energia di risparmio e nell'elettricità. Quando la temperatura ambiente all'aperto è bassa quanto -30°C,
la temperatura dell'acqua dello sbocco di 85°C può ancora essere mantenuta.
M. o d u l un la r d e s i g n, m. e e t v a r i o u s nord-est e d s
Con progettazione modulare, ogni sistema può realizzare la combinazione libera di unità multiple, che possono soddisfare facilmente le varie esigenze di costruzione. Se un'unità nella combinazione del modulo viene a mancare,
le altre unità possono funzionare normalmente, la prestazione dell'operazione di sostegno è superiore e l'uso è assicurato
S t r o n g una d una p t a b i l i t y t o e n v i r o n m. e n t a n d h e a t l o una d
L'unità può funzionare stabile ad una temperatura ambiente di -35~50 e la temperatura di acqua calda può raggiungere 90, che è
adatto per varie applicazioni di riscaldamento della domanda.
I n t e l l i g e n t n o n - trasporto di s e n s i n g d e F.R. o s t c o n t i n u o u e h e di trattamento un la NG di t i
Tecnologia di disgelamento di percezione rapida intelligente, notevolmente riducendo il numero dello sbrinamento e disgelando tempo.
l'intervallo di disgelamento è estendere a 7 ore al più lungo ed il riscaldamento continua senza ritenere caldo e freddo!
S u p e r l o w t e m.p e r un la t u r e h e una t i n g p e r f o r m. una n c e
Principio di funzionamento: Il sistema a due stadi dell'accoppiamento della cascata è diviso in un sistema di circolazione della fase di bassa temperatura ed in un livello
sistema di circolazione della fase di temperatura, che riduce il rapporto di compressione dell'operazione di unità e migliora la bassa temperatura
efficienza di operazione dell'unità.
I n d o o r una n d o u t d o o r l i n K a g la comunità europea o n t r o l, i n t e l l i g e n t o nord-est - h una n d c o n t r o l
Il regolatore di temperatura del riscaldamento dell'interno di pavimento e del ventilconvettore è
controllato dal legame con l'unità principale all'aperto. Quando qualsiasi terminale
il regolatore è acceso, l'unità principale automaticamente è acceso. Quando
tutti i comandi terminali sono spenti, l'unità principale sono automaticamente
spenta e l'applicazione di sistema è più economizzatrice d'energia.
M. u l t i p l e p r o t la comunità europea t i o n s e n s u r e t h e s una o F-E p e r un la t i o n o f t h e s y s t e m.
L'ospite ha 11 protezione autocontrollata dell'attrezzatura, compreso la protezione della temperatura di scarico del compressore, il livello del sistema e la protezione di pressione bassa,
doppia protezione contro il calore e dell'antigelo, protezione di sovraccarico del motore del ventilatore, frequente protezione di limite di inizio e funzione di recupero spenta di memoria per proteggere
unità ed usarla sicuro.
Specificazione della pompa di calore acqua aria calda ad alta temperatura di fonte di grado R410A di acciaio inossidabile 85
| Spec. |
KFXRS-25II/GW |
KFXRS-52II/GW |
KFXRS-102II/GW |
KFXRS-150II/GW |
| tensione |
380V 3N~50Hz |
380V 3N~50Hz |
380V 3N~50Hz |
380V 3N~50Hz |
| Capacità termica nominale (acqua calda) |
25kW |
52kW |
102kW |
150kW |
| Alimentazione in ingresso di entrata nominale di capacità termica |
8kW |
16.5kW |
33kW |
48kW |
| Capacità termica di bassa temperatura (acqua calda) |
18kW |
36.5kW |
72kW |
110kW |
| Alimentazione in ingresso di entrata del riscaldamento di bassa temperatura |
6kW |
12kW |
24kW |
36kW |
| Alimentazione in ingresso di entrata massima |
13kW |
26kW |
52kW |
78kW |
| Corrente massima di funzionamento |
35A |
70A |
140A |
210A |
| Capacità termica nominale (riscaldamento) |
21kW |
42kW |
84kW |
125kW |
| Alimentazione in ingresso di entrata nominale di riscaldamento |
7kW |
14kW |
28kW |
42kW |
| Riscaldamento di bassa temperatura (riscaldamento) |
18kW |
36kW |
79kW |
108kW |
| Alimentazione in ingresso di entrata del riscaldamento di bassa temperatura |
6kW |
12kW |
24kW |
36kW |
| Scorrimento dell'acqua stimato |
³ /h di 3.5m |
³ /h di 7m |
³ /h di 14m |
³ /h di 21m |
| Nome del refrigerante/importo dell'iniezione |
R410A/R134a (5500g/4200g) |
R410A/R134a (5500g/4200g) *2 |
R410A/R134a (5500g/4200g) *4 |
R410A/R134a (5500g/4200g) *6 |
| resistenza laterale dell'acqua |
≤55kPa |
≤65kPa |
≤85kPa |
≤95kPa |
| rumore |
≤62dB (A) |
≤68dB (A) |
≤72dB (A) |
≤76dB (A) |
Pressione di esercizio permissibile su scarico
lato di /suction |
4.5MPa/0.15MPa |
4.5MPa/0.15MPa |
4.5MPa/0.15MPa |
4.5MPa/0.15MPa |
| Pressione massima permessa del lato pressione ad alta pressione/bassa |
4.5MPa |
4.5MPa |
4.5MPa |
4.5MPa |
| Pressione di esercizio massima dello scambiatore di calore |
4.5MPa |
4.5MPa |
4.5MPa |
4.5MPa |
| dimensione (L*W*H) millimetro |
780*820*1780 |
1550*780*1780mm |
1570*1550*1850mm |
2360*1550*1850mm |
| Peso |
160kg |
318kg |
630kg |
950kg |
| Livello anti shock |
Io |
| livello impermeabile |
IPX4 |
IPX4 |
IPX4 |
IPX4 |
| Collegamento |
DN32 (esterno) |
DN40 (esterno) |
DN54 (flangia) |
DN65 (flangia) |
| Prezzo unitario usd/insieme |
3607 |
6725 |
13115 |
19680 |
Condizioni di riscaldamento: (acqua calda):
L'a bulbo secco ambientale è 20°C, il bulbo umido ambientale è 15°C, la temperatura dell'acqua iniziale è 15°C e la temperatura dell'acqua finale è 75°C.
-7°C a bulbo secco ambientale, bulbo umido ambientale -8°C, temperatura dell'acqua iniziale 6°C e temperatura dell'acqua 75°C. di conclusione.
Impianto di riscaldamento universale del terminale
Condizione di riscaldamento: (riscaldamento)
L'a bulbo secco ambientale è 7°C, il bulbo umido ambientale è 6°C e la temperatura dell'acqua efluenta è 75°C.
-7°C a bulbo secco ambientale, bulbo umido ambientale -8°C, temperatura dell'acqua efluenta 75°C. |
|
Benvenuto da contattare per ulteriori dettagli
