| Modello | PAVH-06V1FBA-250L | PAVH-09V1FBA-250L | PAVH-12V1FBA-250L | ||
| Alimentazione elettrica | |||||
| Alimentazione elettrica/refrigerante | V/Hz/Ph | 220-240/50/1 - R32 | |||
| Prestazione | |||||
| Capacità termica massima (1) | chilowatt | 6,5 | 9,2 | 11,6 | |
| C.O.P (1) | W/W | 4,61 | 4,38 | 4,3 | |
| Capacità termica minuto/massimo (1) | chilowatt | 3.5 / 6,5 | 4.3/9.2 | 5.5 / 11,6 | |
| Il potere calorifico ha introdotto il minuto/massimo (1) | W | 758 / 1410 | 927/2097 | 1107 / 2683 | |
| C.O.P Min ./Max. (1) | W/W | 4.5 / 4,7 | 4.38/4.71 | 4.3 / 4,9 | |
| Capacità termica massima (2) | chilowatt | 6 | 8,6 | 11,2 | |
| C.O.P (2) | W/W | 3,46 | 3,37 | 3,45 | |
| Capacità termica minuto/massimo (2) | chilowatt | 3.15 / 6 | 3.9/8.6 | 4.9 / 11,2 | |
| Input di potere calorifico minuto/massimo (2) | W | 943 / 1732 | 1162/2550 | 1401 / 3263 | |
| C.O.P Min ./Max. (2) | W/W | 3.34 / 3,56 | 3.37/3.58 | 3.3 / 3,5 | |
| Max. Cooling Capacity (3) | chilowatt | 7,45 | 9,5 | 9,8 | |
| E.E.R (3) | W/W | 4,05 | 4,23 | 3,9 | |
| Capacità di raffreddamento minuto/massimo (3) | chilowatt | 6.22/7.45 | 6.7/9.5 | 7.2/9.8 | |
| Il potere di raffreddamento ha introdotto minimo/massimo (3) | W | 1400/1863 | 1679/2242 | 1791/2510 | |
| E.E.R Min ./Max. (3) | W/W | 4.05/4.45 | 4.0/4.6 | 4.0/3.8 | |
| Max. Cooling Capacity (4) | chilowatt | 4,5 | 7,2 | 8,5 | |
| E.E.R (4) | W/W | 2,7 | 2,8 | 2,9 | |
| Capacità di raffreddamento minuto/massimo (4) | chilowatt | 3.5/4.5 | 4.9/7.2 | 4.9 / 8,5 | |
| Il potere di raffreddamento ha introdotto minimo/massimo (4) | W | 1.33/1.68 | 1451/2366 | 1358 / 2987 | |
| Gamma realizzabile di temperatura ambiente | ºC | -25~43 | |||
| Temperatura dell'acqua di Min. System (riscaldamento/raffreddarsi) | ºC | ||||
| Superficie coperta minima per installazione, l'operazione e lo stoccaggio | m2 | 7 | 17 | 28 | |
| Min. Area della canalizzazione | m2 | 7 | 17 | 28 | |
| Alta pressione di Max. Operation | MPa | 4,2 | |||
| Pressione bassa di Max. Operation | MPa | ||||
| Componenti | |||||
| Compressore | Tipo - quantità/sistema | Rotatorio gemellato - 1 | Rotatorio gemellato - 1 | Rotatorio gemellato - 1 | |
| Fan | Quantità | 1 | 1 | 1 | |
| Flusso d'aria | m.3/h | 2500 | 3150 | 3150 | |
| Potere stimato | W | 34 | 45 | 45 | |
| Livello acustico (potenza del suono) | Dell'interno/all'aperto | dB (A) | 44/52 | 44/53 | 44/52 |
| Scambiatore di calore laterale dell'acqua | Tipo | Scambiatore di calore del piatto | |||
| Perdita di pressione dell'acqua | kPa | 26 | 26 | 26 | |
| Collegamento di conduttura | Pollice | G1» | G1» | G1» | |
| L'idraulica | |||||
| Scorrimento dell'acqua permissibile | Minuto/. /Max. stimato. | L/S | 0.21/0.29/0.35 | 0.26/0.43/0.52 | 0.34/0.57/0.68 |
| Dimensioni e peso | |||||
| Dimensione netta (L×D×H) | Unità dell'interno | millimetro | 600x650x1720 | 600x650x1720 | 600×650×1720 |
| Unità all'aperto | millimetro | 1010x370x700 | 1165x370x845 | 1165x370x845 | |
| Peso netto | Unità dell'interno | Chilogrammo | 121 | 121 | 121 |
| Unità all'aperto | Chilogrammo | 57 | 70 | 77 | |
| Nota: | |||||
| (1) condizione di riscaldamento: temperatura sbocco/della presa di acqua: 30ºC/35ºC, temperatura ambiente: DB 7ºC/WB 6ºC; | |||||
| (2) condizione di riscaldamento: temperatura sbocco/della presa di acqua: 40ºC/45ºC, temperatura ambiente: DB 7ºC/WB 6ºC; | |||||
| (3) stato di raffreddamento: temperatura sbocco/della presa di acqua: 23ºC/18ºC, temperatura ambiente: DB 35ºC/WB 24ºC; | |||||
| (4) stato di raffreddamento: temperatura sbocco/della presa di acqua: 12ºC/7ºC, temperatura ambiente: DB 35ºC/WB 24ºC; | |||||
| (5) le specifiche sono conforme a cambiamento senza preavviso. Per le specifiche reali dell'unità, riferisca prego agli autoadesivi sull'unità. | |||||

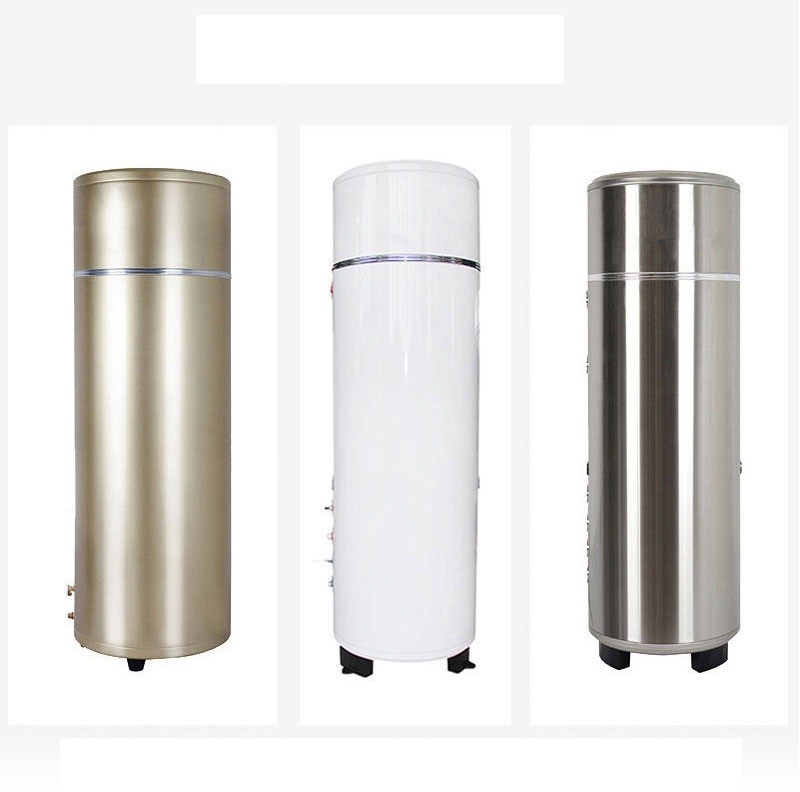

Caratteristiche tutte in una pompa di calore residenziale dell'acqua calda - modello B 200L
